    H4自动反冲洗过滤系统

    a97672e0eeaf56680cea6fdaab1e3097_20190902122839_78907

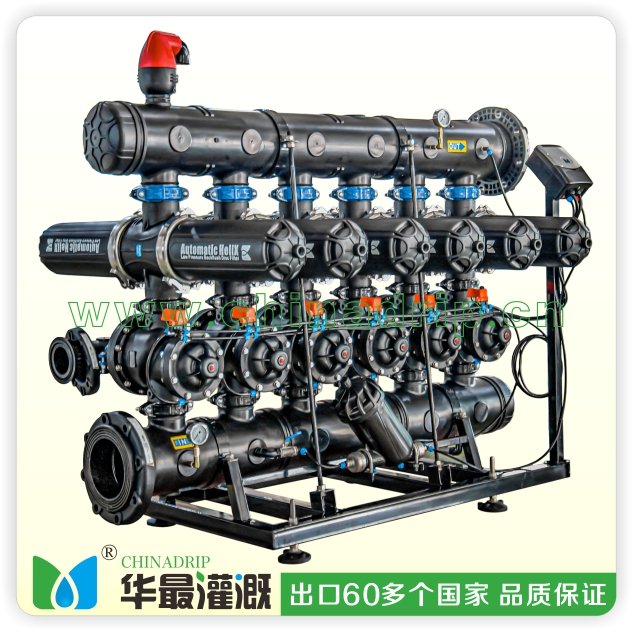

    H4自动反冲洗过滤系统

    H4系列是由3个以上4寸H型叠片式自动反冲洗过滤器、4"寸反冲洗阀、控制器等组成的高度集成自动清洗过滤系统。系统安装简单,运行高效。适用于首部或二级自动过滤系统,可有效过滤水源中的各类悬浮杂质。流量范围: 192-640 m³/h。

    dc5ec23b967caae775a29da38c4f038a_20190902122839_75688

    操作简单:控制系统为中/英文界面, 设置简单易操作。

    节省人力:可全自动反冲洗同时系统稳定可靠,无需人工频繁维护。

    节水节能:低水压低流量反冲洗设计,减少水电损耗。

    可靠耐用:采用优质工程塑料制造,耐化学腐蚀,抗UV耐老化。

    a3045a38d727d759a003003fba3482d7_20190902122839_60237

    H4自动反冲洗过滤系统技术参数

    最大工作压力  Maximum Pressure: 10 Bar (145 Psi)

    最小反冲洗压力 Minimum Backfkushing Pressure: 1.6 Bar (23 Psi)

    每单元最小反冲流量 Minimum Backflushing Flow Rate of each unit Filter: 5.0 L/S (78 gpm)

    自动反冲洗过滤系统—过滤状态:控制器控制反冲洗阀开关方向使过滤器进入过滤状态:水流先后通过系统进水管、反冲洗阀、过滤器进水口进入过滤器,水中杂质经叠片过滤后,清水从过滤器出水口流到系统出水管。

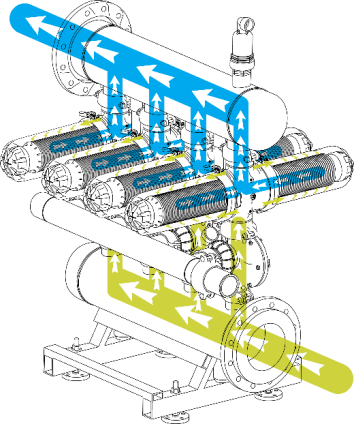

    H4自动反冲洗过滤系统过滤状态

    自动反冲洗过滤系统冲洗状态:控制器检测到系统进、出水口压差大于设定值后控制反冲洗阀改变开关方向,从而使该过滤器进入冲洗状态:经其他过滤器过滤后的清水经系统出水管从该过滤器出水口进入并冲洗叠片后,污水通过过滤器进水口、反冲洗阀,排出到系统污水管。

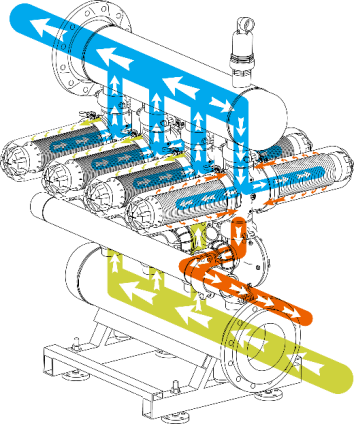

    H4自动反冲洗过滤系统冲洗状态

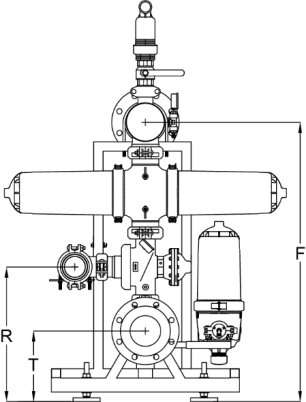

    H4自动反冲洗过滤系统尺寸1

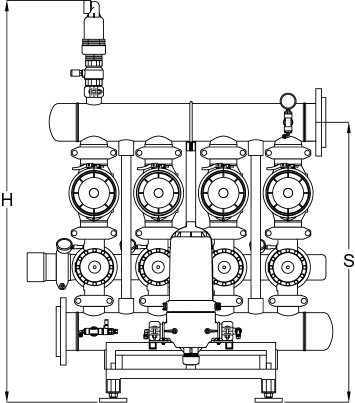

    H4自动反冲洗过滤系统尺寸2

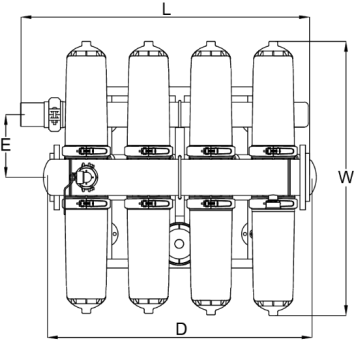

    H4自动反冲洗过滤系统尺寸3

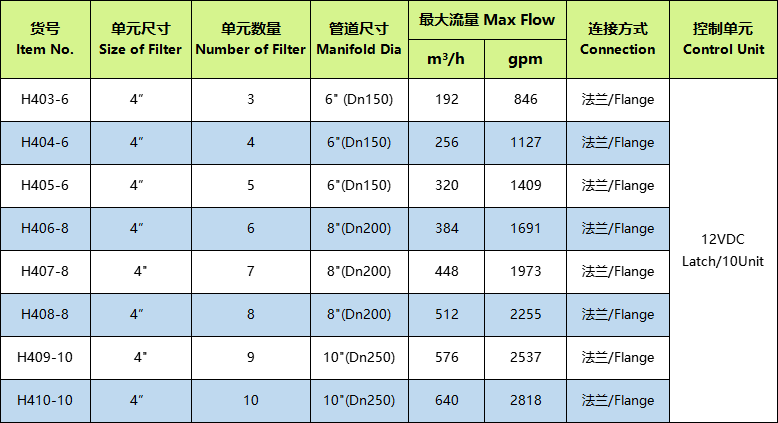

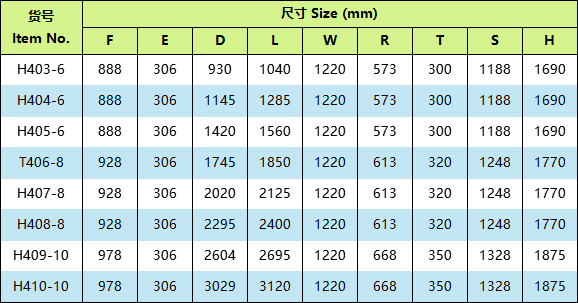

    H4自动反冲洗过滤系统尺寸规格

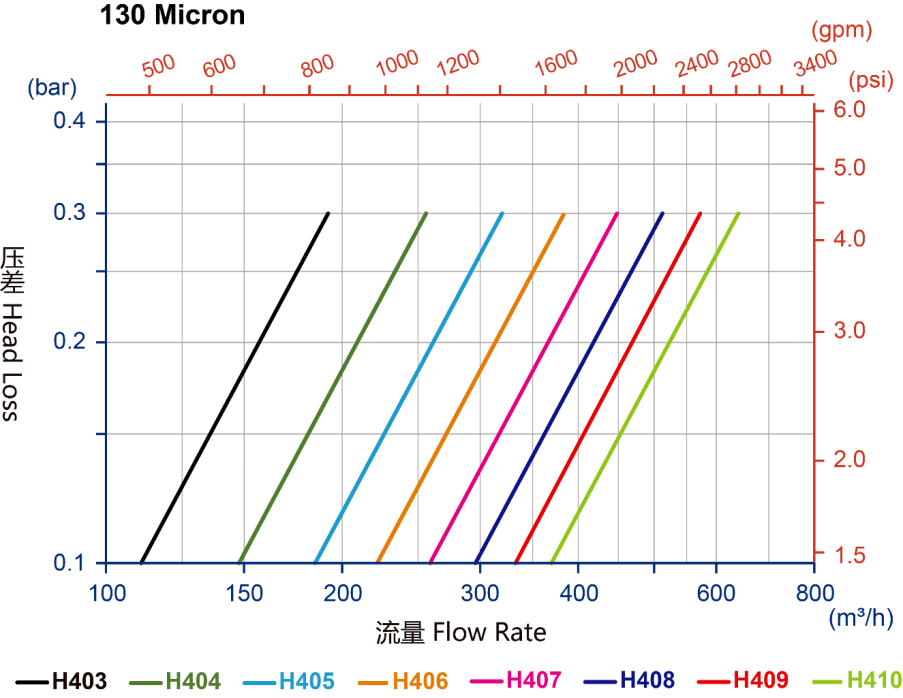

    H4自动反冲洗过滤系统水头损失表
